Principais conhecimentos sobre bombas de esgoto

Bombas de esgotose enquadra na categoria de bombas não entusiasmadas e vêm em vários tipos, principalmente modelos submersíveis e instalados a seco. Atualmente, o tipo submersível mais comum é a bomba de esgoto submersível da série WQ, enquanto as típicas de instalação seca incluem a bomba de esgoto horizontal da série W e a bomba de esgoto vertical da série WL.

Essas bombas são usadas principalmente para transportar esgoto municipal, estrume ou líquidos contendo partículas sólidas, como fibras e restos de papel. Geralmente, a temperatura do meio transmitido não deve exceder 50 ° C. Um grande desafio com bombas de esgoto é que o meio transmitido geralmente contém substâncias fibrosas que tendem a envolver ou agrupar. Isso faz com que a passagem do fluxo da bomba seja propensa a bloqueios - uma vez bloqueada, a bomba não operará normalmente e, em casos graves, o motor pode queimar. Tais questões levam à baixa descarga de esgotos, o que perturba significativamente a vida urbana e prejudica a proteção ambiental. Portanto, a resistência e a confiabilidade do entupimento são fatores críticos na avaliação da qualidade de uma bomba de esgoto.

Como outros tipos de bombas, as bombas de esgoto têm dois componentes principais: o impulsor e a voluta. O desempenho dessas duas partes determina diretamente o desempenho geral da bomba. Especificamente, a resistência ao entupimento, eficiência, resistência à cavitação e resistência ao desgaste de uma bomba de esgoto são garantidas principalmente pelo impulsor e voluta. Abaixo está um detalhamento detalhado de cada componente:

1. Estruturas do impulsor

Os impulsores das bombas de esgoto são classificados principalmente em quatro tipos: tipo pãe (aberto ， semi-aberto ou fechado), tipo vórtice, tipo canal (incluindo canal único e canal duplo) e tipo de parafuso-centrifugal.

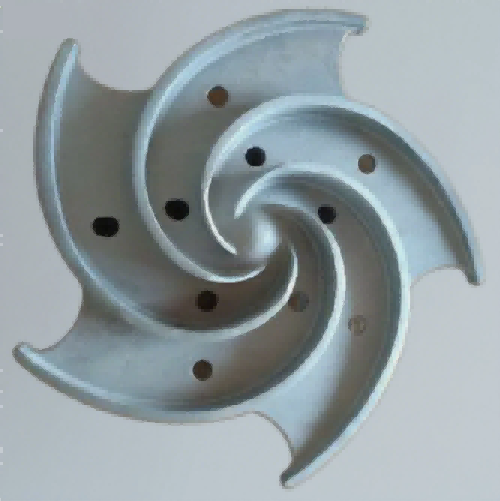

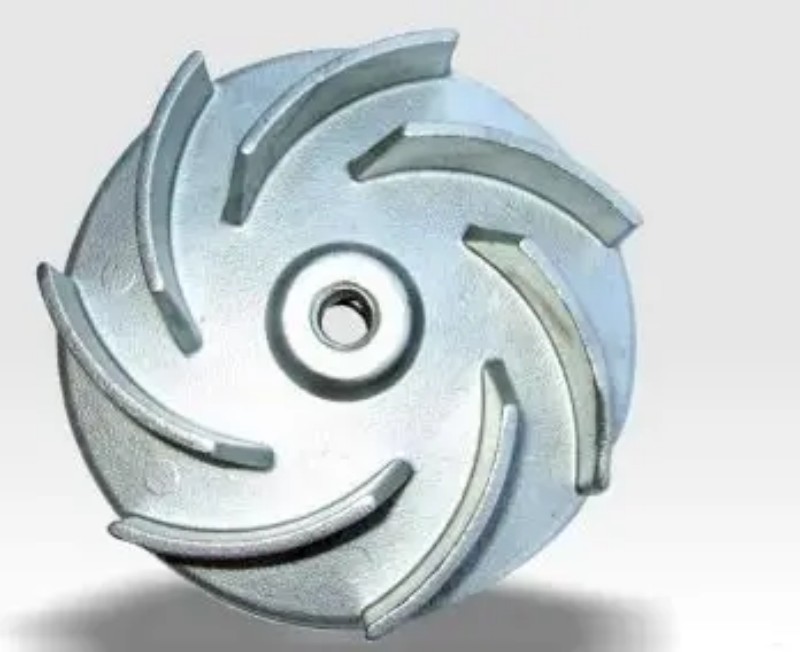

● Impulsores abertos/semi-abertos da palheta: esses impulsores são fáceis de fabricar. Se ocorrer um bloqueio dentro do impulsor, a limpeza e a manutenção podem ser feitas rapidamente. No entanto, durante a operação de longo prazo, as partículas abrasivas aumentarão a lacuna entre as palhetas e a parede interna da voluta, levando a uma eficiência reduzida. Essa lacuna ampliada também interrompe a distribuição da diferença de pressão nas palhetas, causando perdas significativas de vórtice e aumento da força axial na bomba. Além disso, a estabilidade do fluxo do fluido na passagem é comprometida, resultando em vibração da bomba. Os impulsores abertos/semi-abertos não são adequados para transmitir mídia com grandes partículas ou fibras longas. Em termos de desempenho, sua eficiência é relativamente baixa - conquistando aproximadamente 92% da dos impulsores padrão fechados - e sua curva de cabeça é relativamente plana.

● Impulsores de vórtice: Para bombas equipadas com esse tipo de impulsor, o impulsor é parcial ou totalmente separado da passagem de fluxo da voluta. Esse design garante uma excelente resistência ao entupimento, permitindo que a bomba lide com partículas grandes e fibras longas de maneira eficaz. Dentro da voluta, as partículas se movem sob o empurrão das correntes de redemoinho geradas pela rotação do impulsor. As partículas suspensas não geram energia por conta própria, mas trocam energia com o fluido na passagem. Durante o fluxo, partículas suspensas ou fibras longas não entram em contato com as palhetas; portanto, o desgaste da palheta é mínimo e não há ampliação de folga devido à abrasão. Isso significa que a eficiência da bomba não cairá significativamente em relação ao uso a longo prazo. As bombas de impulsor de vórtice são ideais para transmitir meios com grandes partículas e fibras longas. No entanto, sua eficiência é relativamente baixa - apenas cerca de 70% da dos impulsores fechados padrão - e sua curva de desempenho é plana.

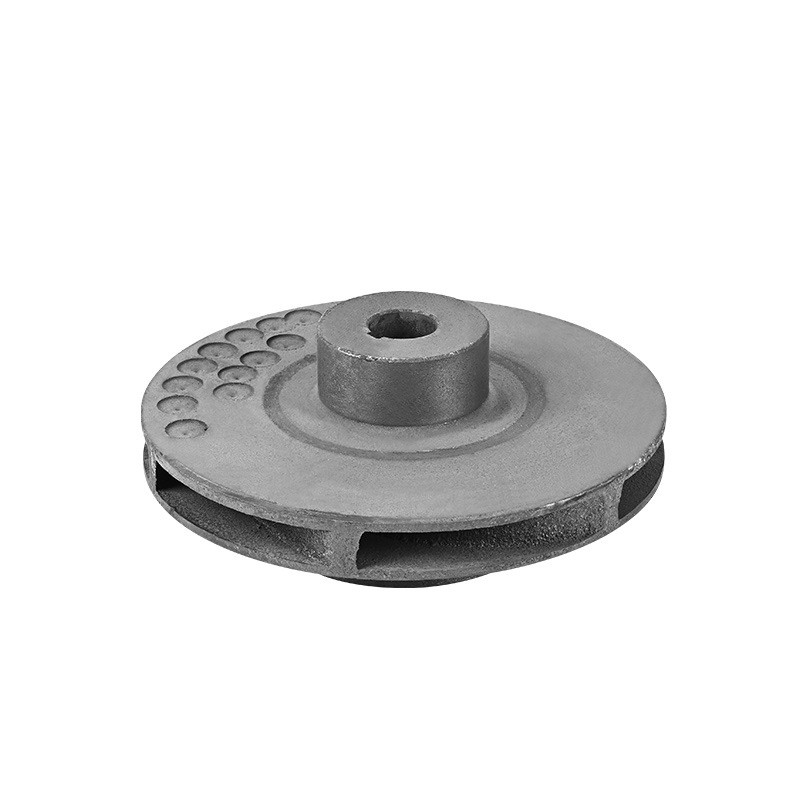

● Impulsores fechados: os impulsores fechados oferecem alta eficiência e mantêm o desempenho estável durante a operação de longo prazo. As bombas com impulsores fechados têm forças axiais menores, e as palhetas auxiliares podem ser instaladas nas tampas dianteiras e traseiras. As palhetas auxiliares na capa reduzem as perdas de vórtice na entrada do impulsor e minimizam o desgaste das partículas no anel de vedação. Aqueles na tampa traseira não apenas equilibram a força axial, mas também impedem que as partículas suspensas entrem na câmara de vedação mecânica, protegendo a vedação mecânica. A principal desvantagem dos impulsores fechados é a baixa resistência do entupimento - eles são facilmente enredados pelas fibras e não são adequados para transmitir esgoto não tratado contendo grandes partículas (ou fibras longas).

● Impulsores de canal: esses impulsores não têm palhetas tradicionais; Em vez disso, eles apresentam uma passagem de fluxo curvo que vai da entrada para a saída. Esse design os torna ideais para transmitir mídia com grandes partículas e fibras longas, pois elas oferecem forte resistência ao entupimento. Em termos de desempenho, sua eficiência é comparável à dos impeladores fechados padrão. No entanto, as bombas com impulsores de canal têm uma curva de cabeça mais íngreme e uma curva de energia estável, o que impede problemas de excesso de potência. Dito isto, sua resistência à cavitação não é tão boa quanto a dos impeladores fechados, por isso são particularmente adequados para bombas com entradas pressurizadas.

● Impulsores do centrífugo do parafuso: esses impulsores têm palhetas espirais torcidas que se estendem axialmente da porta de sucção em um cubo cônico. As bombas com esse tipo de impulsor combinam as funções de uma bomba de deslocamento positiva e uma bomba centrífuga. Quando as partículas suspensas passam pelas palhetas, elas não colidem com nenhuma parte interna da bomba, garantindo danos mínimos ao meio transmitido. O projeto em espiral também aumenta a passagem de partículas suspensas, tornando essas bombas adequadas para transmitir meio com partículas grandes, fibras longas ou altas concentrações. Eles se destacam em cenários em que minimizar os danos ao meio transmitido é um requisito rigoroso. Em termos de desempenho, essas bombas têm uma curva de cabeça abastada e uma curva de energia plana.

2 Volutes (câmaras de pressão)

O tipo de voluta mais comum usado nas bombas de esgoto é o invólucro de voluta. Para bombas submersíveis embutidas, difusores radiais ou difusores do tipo canal são frequentemente preferidos. As carcaças de voluta vêm em três projetos: espiral, anular e intermediária (semi-espiral).

● Volutas em espiral: raramente são usadas em bombas de esgoto devido à sua complexa estrutura e tendência a prender as impurezas.

● Volutas anulares: com uma estrutura simples e um processo de fabricação fácil, as volutas anulares foram amplamente utilizadas em pequenosBombas de esgoto. No entanto, sua faixa de aplicação encolheu gradualmente desde a introdução de volutas intermediárias.

● Volutas intermediárias (semi-espirais): essas volutas combinam a alta eficiência das volutas em espiral e a forte permeabilidade (resistência ao entupimento) de volutas anulares. Como resultado, eles ganharam crescente atenção dos fabricantes.

Conclusão

Em essência, qualquer série de bombas de esgoto é uma combinação de diferentes tipos de impulsores e projetos de voluta, adaptados para atender aos requisitos do meio transportado e das condições de instalação. Enquanto o impulsor e a voluta forem correspondidos de maneira ideal, o desempenho geral da bomba - incluindo resistência, eficiência e confiabilidade do entupimento - será garantido.
