Princípio de trabalho e aplicações de bombas de diafragma operado pelo ar

OBomba de diafragma operada pelo aré um novo tipo de máquina de transporte e representa uma das categorias de bombas mais inovadoras do mercado chinês. Ele usa ar comprimido como fonte de energia e é capaz de lidar com uma ampla variedade de líquidos, incluindo fluidos corrosivos, líquidos contendo partículas sólidas, bem como aquelas com alta viscosidade, volatilidade, inflamabilidade ou alta toxicidade.

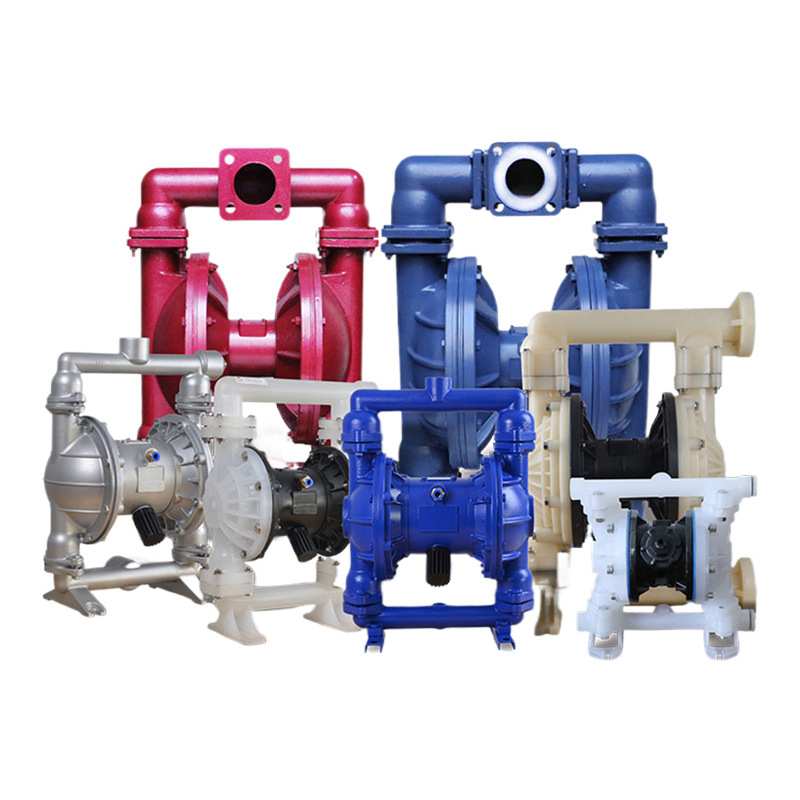

Essas bombas estão disponíveis em quatro tipos de materiais: plástico, liga de alumínio, ferro fundido e aço inoxidável. Os diafragmas são feitos de materiais como borracha nitrila, neoprene, fluororberber, politetrafluoroetileno (PTFE) ou polihexafluoropropileno para se adequar a diferentes meios líquidos. Essa flexibilidade permite que a bomba seja adaptada a aplicações especiais, onde as bombas convencionais falham, proporcionando desempenho satisfatório em condições desafiadoras.

I. Aplicações de bombas de diafragma operado pelo ar

Dadas essas características,Bombas de diafragmatem captura gradualmente a participação de mercado de outros tipos de bombas desde a sua introdução. Eles dominam em áreas como pulverização de tinta e indústria de cerâmica e são cada vez mais usados ​​em proteção ambiental, tratamento de águas residuais, construção, manuseio de esgoto e produtos químicos finos - campos onde oferecem vantagens insubstituíveis.

Os principais benefícios das bombas de diafragma operado pelo ar incluem:

1. Sua operação acionada por fluxo de ar permite que a saída se ajuste automaticamente com as alterações na pressão traseira (resistência à saída), tornando-as adequadas para fluidos de média a alta viscosidade. Por outro lado, as bombas centrífugas são projetadas para fluidos semelhantes a água; O manuseio de líquidos mais espessos exigiria uma unidade redutora ou de frequência variável, aumentando significativamente o custo. O mesmo se aplica às bombas de engrenagem.

2. Essas bombas oferecem uma solução confiável e econômica em ambientes inflamáveis ​​ou explosivos, como ao transportar combustíveis, pólvora ou explosivos. As vantagens incluem: nenhum risco de faísca após o aterramento; Nenhuma geração de calor durante a operação, evitando superaquecimento; e aquecimento mínimo de fluido devido à baixa agitação.

3. Em ambientes severos, como locais de construção e mineração com águas residuais contaminadas contendo impurezas complexas, os pipelines são propensos a entupimento. As bombas elétricas geralmente sobrecarregam nessas condições, causando desgaste do motor. As bombas de diafragma, no entanto, podem passar por sólidos, permitir o ajuste do fluxo e param automaticamente quando ocorrem bloqueios, retomando assim que a linha estiver limpa.

4. Seu tamanho compacto, portabilidade e requisitos mínimos de instalação (não é necessária base) tornam essas bombas ideais como unidades de transferência portáteis.

5. Eles fornecem isolamento completo ao manusear materiais perigosos ou corrosivos.

6. Em ambientes laboratoriais, essas bombas impedem a contaminação de fluidos sensíveis.

7. Eles são adequados para bombear fluidos quimicamente instáveis ​​(por exemplo, materiais fotográficos, floculantes) graças à sua força de cisalhamento baixa, o que minimiza o impacto físico.

Ii. Princípio de trabalho de bombas de diafragma operado pelo ar

1.Poderado por ar comprimido.

2. Como uma bomba de deslocamento positiva dependendo da reciprocidade do diafragma, seu princípio operacional é semelhante ao de uma bomba de pirrogem. Este design oferece os seguintes recursos:

(1) Sem superaquecimento: a expansão do ar comprimido durante o escapamento absorve o calor, diminuindo a temperatura de operação sem emitir gases nocivos.

(2) Sem faíscas elétricas: como nenhuma eletricidade é usada, o aterramento evita faíscas estáticas.

(3 lida com líquidos carregados de partículas: o projeto da válvula de esfera e a operação de deslocamento positivo reduzem o risco de entupimento.

(4) cisalhamento muito baixo: o manuseio suave do fluido o torna adequado para materiais sensíveis ou instáveis.

(5) Fluxo ajustável: uma válvula do acelerador pode ser instalada na tomada para regular a saída.

(6) Capacidade de auto-impressão.

(7) pode ficar seco com segurança.

(8) Adequado para operação submersa.

(9) lida com uma gama extremamente ampla de fluidos, de baixa a alta viscosidade e corrosiva a pegajosa.

(10) Nenhum sistema de controle complexo, cabos ou fusíveis necessários.

(11) Compacto, leve e fácil de mover.

(12) A manutenção é simples, sem necessidade de lubrificação, evitando vazamentos e contaminação.

(13) mantém alta eficiência sem degradação do desgaste.

(14) Utilização de energia 100%: a bomba para automaticamente quando a tomada é fechada, impedindo a sobrecarga e os danos causados ​​pelo calor.

(15) sem vedações dinâmicas, eliminando vazamentos; A manutenção é fácil, sem manchas mortas em operação.
