Por que uma bomba dosadora de diafragma mecânica é uma escolha inteligente para dosagem precisa de fluidos industriais

Resumo: A Bomba dosadora de diafragma mecânicafoi projetado para dosagem controlada e repetível de fluidos em ambientes industriais exigentes.Coroasfabrica esta bomba com mais de 20 anos de experiência na fabricação de bombas, oferecendo controle de fluxo ajustável, opções de materiais resistentes à corrosão, vedação estática na extremidade hidráulica e estabilidade de fluxo que pode ser controlada em 1%. Com aplicações que abrangem tratamento de água, proteção ambiental, produtos farmacêuticos, fabricação de papel, novos materiais e manuseio de produtos químicos, essa tecnologia oferece um equilíbrio prático entre precisão, durabilidade, segurança e eficiência de custos.

Índice

• O que é uma bomba dosadora de diafragma mecânica?
• Como funciona uma bomba dosadora de diafragma mecânica?
• Quais são os principais recursos?
• Quais são os principais parâmetros técnicos?
• Onde é usado?
• Como você deve selecionar a bomba certa?
• O que você deve saber sobre manutenção e segurança?
• Perguntas frequentes
• Conclusão

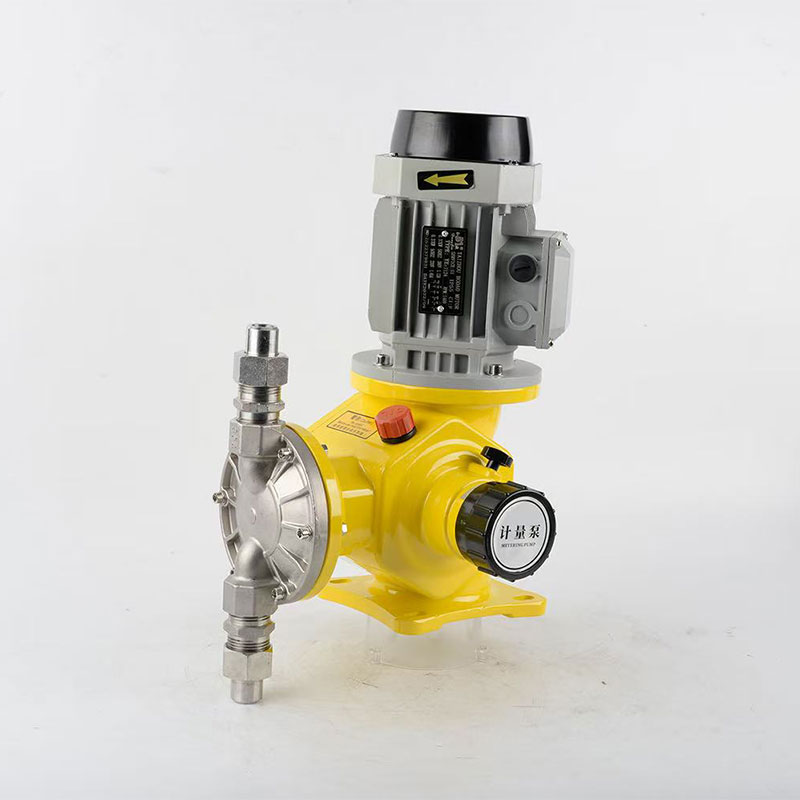

O que é uma bomba dosadora de diafragma mecânica?

Uma bomba dosadora de diafragma mecânica é uma bomba dosadora de deslocamento positivo que usa força mecânica para acionar o diafragma e mover uma quantidade controlada de líquido. Ao contrário das bombas centrífugas convencionais, que são projetadas principalmente para circulação contínua de fluidos, as bombas dosadoras são projetadas para fornecer fluxo controlado para aplicações onde a consistência da dosagem é importante.

De acordo com as informações do produto fornecidas pela Crowns, sua bomba dosadora de diafragma mecânica utiliza um mecanismo mecânico excêntrico e suporta controle de fluxo manual e automático. O fluxo pode ser ajustado de 0 a 100%, enquanto a conversão de frequência pode ser usada para controle automático.

A bomba é geralmente adequada para líquidos sem partículas sólidas e pode suportar uma faixa de viscosidade de aproximadamente 0,3–2.000 mm²/s e temperaturas de -15°C a 85°C. Sua extremidade hidráulica utiliza um conceito de vedação estática para minimizar vazamentos, enquanto vários materiais de cabeçote estão disponíveis para diferentes ambientes químicos.

Para compradores que avaliam umBomba dosadora de diafragma mecânica, essas características tornam a tecnologia particularmente atraente onde a dosagem estável, a compatibilidade química e os custos operacionais gerenciáveis ​​são importantes.

Como funciona uma bomba dosadora de diafragma mecânica?

O princípio de funcionamento é relativamente simples. Um acionamento mecânico converte o movimento rotacional em movimento alternativo do diafragma. Durante o curso de sucção, o diafragma se move para trás e cria uma diferença de pressão que puxa o líquido para dentro da câmara de bombeamento. Durante o curso de descarga, o diafragma avança e empurra o líquido em direção à linha de descarga.

As válvulas de retenção ajudam a manter a direção de fluxo desejada. Ao controlar o movimento do diafragma, os operadores podem regular a quantidade de líquido fornecido durante cada ciclo.

• Curso de sucção:O diafragma retrai e puxa o líquido do processo para dentro da câmara.
• Curso de descarga:O diafragma avança e força o líquido em direção à saída.
• Ajuste de fluxo:A saída da bomba pode ser ajustada em uma faixa de 0–100%.
• Controle automático:A conversão de frequência pode ser usada para regulação automatizada de fluxo.
• Isolamento:O diafragma separa o líquido do processo dos componentes do acionamento mecânico.

Esta estrutura mecânica direta contribui para um projeto de bomba relativamente simples e ajuda a reduzir a complexidade da manutenção. As coroas especificam vazões de 0,47 a 6.000 L/h, com pressão máxima de trabalho atingindo opcionalmente 1,2 MPa dependendo do modelo.

Quais são os principais recursos?

Os equipamentos de dosagem industrial devem equilibrar precisão, durabilidade, resistência química e custos operacionais. A bomba dosadora de diafragma mecânica atende a esses requisitos por meio de vários recursos de engenharia.

1. Ampla faixa de ajuste de fluxo

A bomba pode ser ajustada de 0 a 100%, permitindo que os usuários regulem a dosagem de acordo com as mudanças nos requisitos do processo. Isto é útil para sistemas nos quais a demanda química varia ao longo do ciclo de produção.

2. Desempenho de medição estável

A Crowns especifica a precisão da estabilidade do fluxo dentro de 1% para a configuração do produto aplicável. Essa repetibilidade é valiosa quando a dosagem excessiva ou insuficiente pode influenciar a eficiência do tratamento, a qualidade do produto ou a estabilidade do processo.

3. Múltiplas opções de materiais

Dependendo do fluido do processo, os cabeçotes da bomba podem ser configurados com PVC, PTFE, aço inoxidável 304 ou aço inoxidável 316L. A seleção de materiais deve sempre ser baseada na compatibilidade química e nas condições operacionais reais, e não apenas no preço.

4. Construção reforçada do diafragma

O diafragma utiliza uma estrutura composta multicamadas que incorpora um filme de Teflon resistente a ácidos, borracha EPDM, um núcleo de suporte SUS304, fibra de náilon reforçada e uma camada adicional de EPDM. Esta construção destina-se a melhorar a resistência à corrosão e prolongar a vida útil do diafragma.

5. Design compacto e econômico

A bomba usa uma carcaça de alumínio fundido projetada para dissipação de calor enquanto mantém o peso geral relativamente baixo. Sua estrutura mecânica também oferece suporte a uma abordagem econômica para tratamento de água de baixa pressão e aplicações de dosagem de produtos químicos.

Quais são os principais parâmetros técnicos?

Antes de comprar uma bomba doseadora, os engenheiros devem comparar a capacidade de fluxo, pressão, viscosidade, temperatura, altura de sucção, materiais e requisitos de controle. A tabela a seguir resume as principais especificações publicadas para a bomba dosadora mecânica de diafragma Crowns.

Onde é usado?

A combinação de dosagem controlada, materiais resistentes à corrosão e ajuste de fluxo flexível torna esta bomba adequada para uma ampla variedade de processos industriais.

• Tratamento de água e águas residuais:Dosagem de produtos químicos para tratamento e controle de processos.
• Proteção ambiental:Injeção controlada de produtos químicos de tratamento em sistemas ambientais.
• Fabricação farmacêutica:Adição precisa de líquidos de processo onde a repetibilidade é importante.
• Fabricação de papel:Adição química medida durante os processos de produção.
• Indústrias de novos materiais:Transferência e dosagem controladas de produtos químicos de processo.
• Processamento químico:Manuseio de líquidos corrosivos ou perigosos selecionados com configurações apropriadas de material e diafragma.

A Crowns identifica especificamente proteção ambiental, tratamento de água, produtos farmacêuticos, fabricação de papel e novos materiais entre as indústrias aplicáveis. A empresa também observa que configurações especializadas podem ser usadas para lamas e produtos químicos perigosos.

Como você deve selecionar a bomba certa?

A seleção de uma bomba dosadora de diafragma mecânica deve começar com o processo e não com a bomba em si. Um modelo tecnicamente adequado deve corresponder ao líquido, dosagem necessária, pressão operacional, temperatura e método de controle.

1. Determine a vazão necessária.Identifique os requisitos de dosagem normal, mínimo e máximo.
2. Confirme a pressão de descarga.Selecione um modelo capaz de operar de forma confiável na pressão real do sistema.
3. Verifique a compatibilidade química.Compare o líquido com os materiais do diafragma e da cabeça da bomba.
4. Avalie a viscosidade e a temperatura.Estas propriedades podem afetar significativamente o desempenho da bomba.
5. Verifique as condições de sucção.Confirme se a altura de sucção necessária está dentro das capacidades da bomba.
6. Escolha o método de controle.O ajuste manual pode ser suficiente para sistemas simples, enquanto a conversão de frequência pode suportar o controle automático.
7. Considere os requisitos de segurança.Para produtos químicos perigosos, pode ser necessária proteção e monitoramento adicionais do diafragma.

Para os projetistas de sistemas, é especialmente importante lembrar que a especificação publicada da bomba é apenas uma parte do processo de seleção final. A configuração da tubulação, o arranjo das válvulas, as características do fluido, as flutuações de pressão e as condições de instalação também devem ser avaliadas.

O que você deve saber sobre manutenção e segurança?

Uma bomba dosadora bem projetada pode fornecer um serviço confiável, mas a instalação e manutenção corretas continuam sendo essenciais. Os operadores devem estabelecer procedimentos de inspeção baseados no ambiente operacional real.

• Inspecione o diafragma regularmente em busca de sinais de desgaste ou danos químicos.
• Verifique as válvulas de sucção e descarga quanto a bloqueios, depósitos ou desgaste anormal.
• Confirme se as conexões da tubulação permanecem devidamente vedadas.
• Verifique a calibração do fluxo periodicamente, especialmente quando a precisão da dosagem for crítica.
• Mantenha a bomba dentro das condições especificadas de pressão, temperatura, viscosidade e sucção.
• Utilize materiais compatíveis com o líquido do processo.

Uma consideração importante sobre segurança é que a especificação do produto Crowns afirma que a bomba em si não inclui um dispositivo de alívio de segurança. Uma válvula de segurança deve, portanto, ser instalada na tubulação de saída ao formar um sistema completo.

Para produtos químicos inflamáveis, explosivos, fortemente corrosivos, tóxicos ou de outra forma perigosos, a Crowns indica que uma configuração de extremidade hidráulica de diafragma duplo e alarme de ruptura de diafragma podem ser selecionados para reduzir os riscos associados à falha do diafragma.

Perguntas frequentes

1. Para que é usada principalmente uma bomba dosadora de diafragma mecânica?

É usado principalmente para dosagem controlada e transferência de líquidos em aplicações como tratamento de água, proteção ambiental, produtos farmacêuticos, fabricação de papel, produção de novos materiais e processos químicos selecionados.

2. Quão precisa é uma bomba dosadora de diafragma mecânica?

A especificação da Crowns afirma que a precisão da estabilidade do fluxo pode ser controlada dentro de 1% para a configuração aplicável. O desempenho real da dosagem depende do modelo, das propriedades do líquido, da pressão, da calibração e das condições de instalação.

3. A bomba pode lidar com produtos químicos corrosivos?

Sim, desde que os materiais do cabeçote e do diafragma sejam selecionados corretamente. A Crowns oferece opções de cabeçote de bomba em PVC, PTFE, aço inoxidável 304 e aço inoxidável 316L, enquanto sua construção de diafragma multicamadas foi projetada para resistência à corrosão.

4. A vazão pode ser ajustada enquanto a bomba está funcionando?

Sim. As informações do produto indicam que a taxa de fluxo pode ser ajustada arbitrariamente ou produzida quantitativamente, quer a bomba esteja funcionando ou parada, com ajuste disponível em uma faixa de 0 a 100%.

5. Qual é a vazão máxima?

A faixa de parâmetros publicada é de 0,47 a 6.000 L/h, dependendo do modelo selecionado e das condições operacionais.

6. A bomba inclui uma válvula de segurança?

Não. De acordo com a Crowns, a bomba não possui um dispositivo de segurança integrado, portanto uma válvula de segurança deve ser instalada na tubulação de saída da bomba como parte do projeto do sistema.

Conclusão

Uma bomba dosadora de diafragma mecânica oferece uma combinação eficaz de dosagem controlável, simplicidade mecânica, flexibilidade de material e economia. Com uma faixa de vazão publicada de 0,47 a 6.000 L/h, saída ajustável de 0 a 100%, vários materiais de cabeçote de bomba e configurações opcionais para aplicações químicas exigentes, ele pode atender a uma ampla gama de requisitos de manuseio de fluidos industriais. Os mais de 20 anos de experiência da Crown na fabricação de bombas apoiam ainda mais seu posicionamento como fabricante e fornecedor na China para clientes que buscam soluções práticas de medição.

Se você estiver avaliando uma bomba dosadora de diafragma mecânica para tratamento de água, dosagem de produtos químicos, processamento farmacêutico, fabricação de papel ou outra aplicação industrial,Contate-nospara discutir a vazão, pressão, características do fluido, materiais e requisitos de controle necessários. A equipe de engenharia da Crowns pode ajudá-lo a identificar uma configuração adequada para sua aplicação e desenvolver uma solução de dosagem confiável.
